弹簧柱装柱机

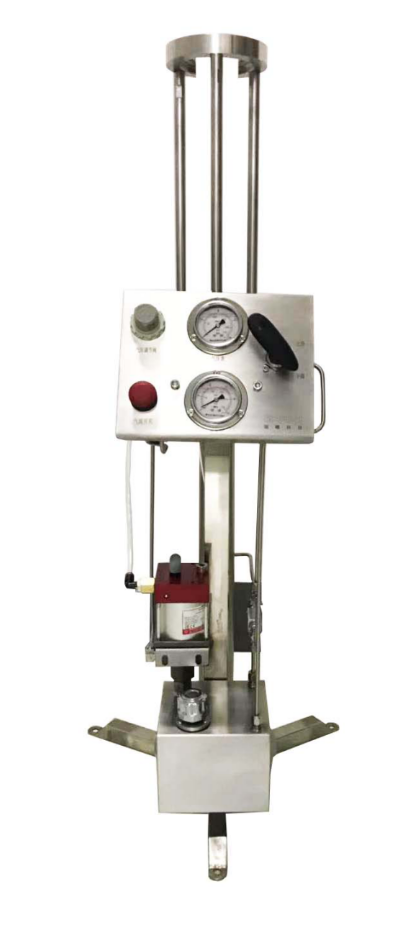

上装式弹簧柱装柱机

本产品属于动态轴向压缩装柱机的一种。对于色谱柱直径小于50mm的色谱柱，最常采用的是湿法装柱机。当色谱柱直径大于等于50mm以上时，采用湿法装柱填装的色谱柱很难达到理想的塔板数及拖尾因子，更多采用的是动态轴向压缩柱或者弹簧柱。本产品是在弹簧柱系统上简化优化而来，其本身具备了动态轴向压缩及弹簧柱的部分优势，同时又有其独特优势。

一、产品优势

占地空间小

比较湿法装柱，本产品不需要用到多台装柱泵及单独的装柱系统，可以节省约2/3的空间。

节省成本

（1）湿法装柱法减少填料成本，本产品装柱时需要的填料可以精确计算称量，装柱完成后填料全部在色谱柱内部；而湿法装柱时必须多称量一定量的填料来填装，拆装时会造成填料的损耗。

（2）减少试剂成本，本产品装柱用的试剂包括匀浆液及少量的色谱柱活化试剂，而湿法装柱在装柱过程中还必须额外用大量的化学试剂来填装。

（3）人工及时间成本。本产品只需一个人即可轻松操作，全套装柱时间只有湿法装柱的1/3左右。避免污染。动态轴向压缩及弹簧柱的液压系统在整套设备的上部，柱管是下部密封，上部开放不可避免的有灰尘或者液压油渗漏污染的情况。而本产品液压系统位于整套系统的下部，即使有渗漏也不会进入到柱管内；柱管部分采用全密封设计，灰尘不会进入到柱管内部。

（4）一机多用，本产品柱管部分采用了分体设计，连接在一起的时候可以作为常规动态轴向压缩使用；做为装柱机可以将最上端柱管部件单独取下，作为静态柱使用。拆装维护方便。柱管端盖在整套系统上部，拆装时移除锁紧部件，然后取下端盖即可。采用全开放设计，所有零部件都可以直观观察到工作状态，便于及时维护。

安全性高。湿法装柱时匀浆罐内部压力通常在200bar以上，而本产品装柱时压力不大于160bar。

二、技术参数：

单独装柱机：气压：油压=1:29，油压：柱压=1:1

30mm，50mm通用装柱机（缸径40mm）：气压：油压=1:29。

30mm油压：柱压=56:100bar；

50mm油压：柱压=156:100bar。

一机多用，本产品柱管部分采用了分体设计，连接在一起的时候可以作为常规动态轴向压缩使用；做为装柱机可以将最上端柱管部件单独取下，作为静态柱使用。

拆装维护方便。柱管端盖在整套系统上部，拆装时移除锁紧部件，然后取下端盖即可。采用全开放设计，所有零部件都可以直观观察到工作状态，便于及时维护。

安全性高。湿法装柱时匀浆罐内部压力通常在200bar以上，而本产品装柱时压力不大于
